ARO EXPERT Série
ARO EXPERT Série - jedná se o technicky velmi pokročilá membránová čerpadla. Vysoká spolehlivost, snadná údržba a široká paleta materiálového provedení zaručují jejich všestranné použití pro širokou škálu médií (čisté, abrazivní, organická, kyseliny, zásady, oleje, viskózní…) a hlavně dlouhou životnost i v těch nejtěžších provozech. Čerpadla jsou principiálně velmi jednoduchá a spolehlivá. Většina čerpadel disponuje certifikací Atex (CE Ex11 2GD X).
Specifikace:
- Samonasávací schopnost
- čerpání abrazivních kapalin
- "SimulShift" ventil - zajišťuje rychlé překlápění a snižuje pulzace
- "Nevyvážený" hlavní ventil - zajišťuje aby se čerpadlo nezastavilo, hlavně při nízkých hodnotách tlaku.
- "D" ventil - keramický ventil, eliminuje tření a šetří drahý stlačený vzduch
- "QUICK DUMP" ventily - eliminují zamrznutí čerpadla při neřízené expanzi
EXPERT Série - Vzduchové řízení:
Patentovaná bistabilní konstrukce hlavního ventilu "unbalanced major air valve" plně eliminuje „zastavení“ čerpadla. "SimulShift" ventil - zajišťuje rychlé překlápění, laminární průtok a snižuje pulzace. Konvulentní konstrukce membrán výrazně zvyšuje jejich životnost. "Quick dump" ventil pak zamezuje zamrzání čerpadla při velkých průtocích a nízkých teplotách. Díky optimalizaci těsnících ploch a keramickému "D" ventilu nedochází ke ztrátám a zvyšuje se efektivita. Celá koncepce tohoto moderního vzduchového motoru, uspoří spotřebu stlačeného vzduchu až dvojnásobně oproti klasickým konstrukcím. V případě zájmu přesně spočítáme jakoukoliv aplikaci s konkrétní spotřebou vzduchu, počtu zdvihů a predikcí potřebného servisu. Z těchto údajů lze stanovit celkovou hodnotu provozu čerpadla a vzájemně porovnávat s jinými čerpadly.
Mnoho zákazníků si neuvědomuje, jak nákladné může být provozování nehospodárných čerpadel s nízkou efektivitou přeměny energie ze stlačeného vzduchu na mechanickou. Proto je zásadní porovnávat technické údaje podle konkrétní aplikace a vyčíslit celkové náklady, nejen pořízení čerpadla tak i cenu servis, náhradních dílů a energie, případně čas odstavení.
Provozní Parametry:
Modelů: 14
Max Vstupní Tlak: 8,6 BAR
Max Průtok: 1079 litrů/min
Max Viskozita: 10000 mPa.s
Pohyb membrány zprava doleva
1) Membrána zatlačí hřídel (B) a SimulShift ventil (A) zatlačí doprava.
2) Stlačený vzduch (červená), pneumaticky drží SimulShift ventil (A) a Hlavní vzduchový ventil (C) na pozici. Větší průměr SimulShift ventilu (A) a Hlavního vzduchového ventilu (C) odfukují do tlumiče výfuku.
3) Levý Quick Dump ventil (D) blokuje cestu do výfuku. Stlačený vzduch proudí okolo Quick Dump ventilu (D) do levé membránové komory.
4) Pravý Quick Dump ventil (E) je otevřený do výfuku a umožňuje vyprázdnění pravé membránové komory do tlumiče výfuku (modrá) od Hlavního vzduchového ventilu.
5) Membrána mění směr
Pohyb membrány zleva doprava
1) Membrána zatlačí hřídel (B) a SimulShift ventil (A) zatlačí doleva.
2) Stlačený vzduch tlačí na větší průměr SimulShift ventilu (A) a drží ho na znázorněné pozici.
3) Stlačený vzduch také tlačí na velké průměr Hlavního vzduchového ventilu (C) a ventil je zajištěn ve znázorněné pozici.
4) Posun Hlavního vzduchového ventilu (C) je závislý na diferenci tlaku mezi Quick Dump ventily (D) a (E)
5) Pravý Quick Dump ventil (E) blokuje výfukový výstup. Stlačený vzduch (červená) protéká okolo Quick Dump ventilu (E) do pravé membránové komory.
6) Levý Quick Dump ventil (D) je otevřený do výfuku a umožňuje vyprázdnění pravé membránové komory do tlumiče výfuku (modrá) od Hlavního vzduchového ventilu.
7) Membrána mění směr
Dostupné materiály:
- Tělo čerpadla: Hliník, Nerez, Litina, Polypropylén (PP), PVDF, Acetal
- Elastomery: Santoprén, Nitril, Hytrel, Neoprén, Viton, PTFE, PU
- Speciální modely pro vysoké tlaky, hygienické provozy (potravinářství, farmacie…), prášková média
| Model | Velikost připojení | Provedení |
Max. průtok (l/min) |
Max. tlak (bar) |
Pevné částice do (mm) |
dokumentace | manuál |
|---|---|---|---|---|---|---|---|
| PD01 |
¼“ |
Plastové | 20 | 8,6 | 1,6 | PD01 | PD01P_M |

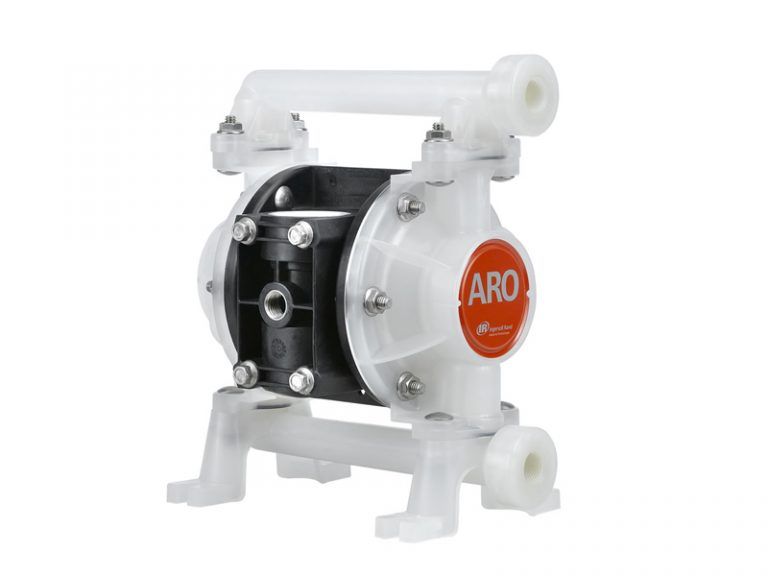

| PD03 |
3/8“ |
Plastové | 40,1 | 6,9 | 1,6 | PD03 | PD03P_M |
| PD05 |
½“ |
Plastové | 54,5 | 6,9 | 2,4 | PD05 | PD05P_M |
| PD07 |
¾“ |
Plastové | 56 | 6,9 | 2,4 | PD07 | PD07P_M |

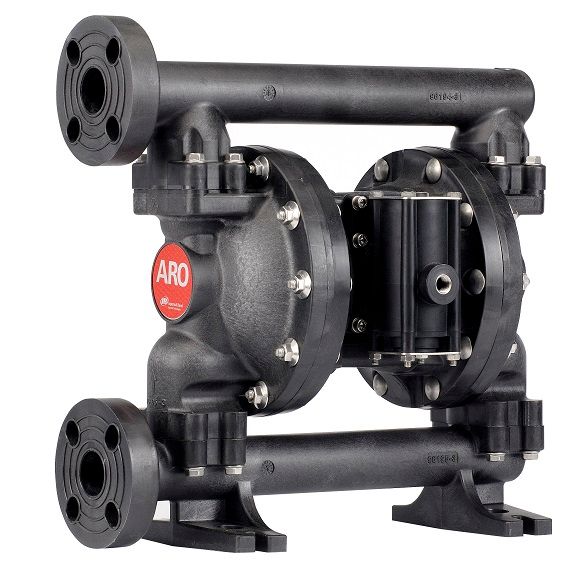

| PD10 |
1“ |
Plastové | 200 | 8,3 | 3,2 | PD10 | |
| PD15 |
1 ½“ |
Plastové | 465 | 8,3 | 6,4 | PD15 | PD15P_M |

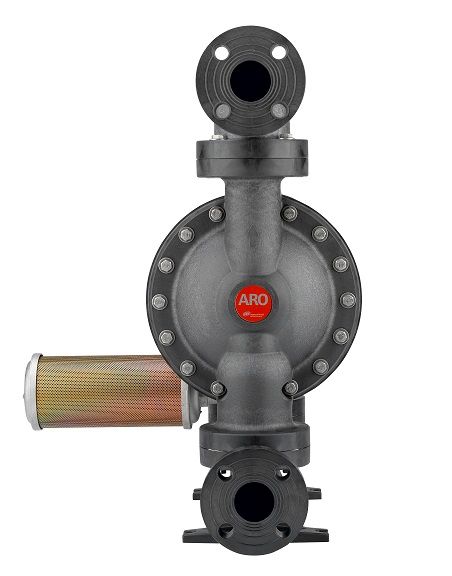

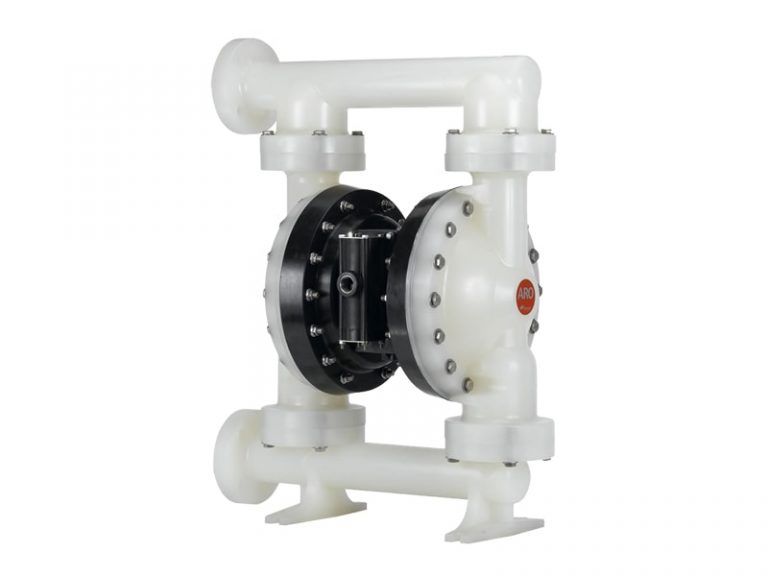

| PD20 |
2“ |
Plastové | 696 | 8,3 | 6,4 | PD20 | PD20P_M |

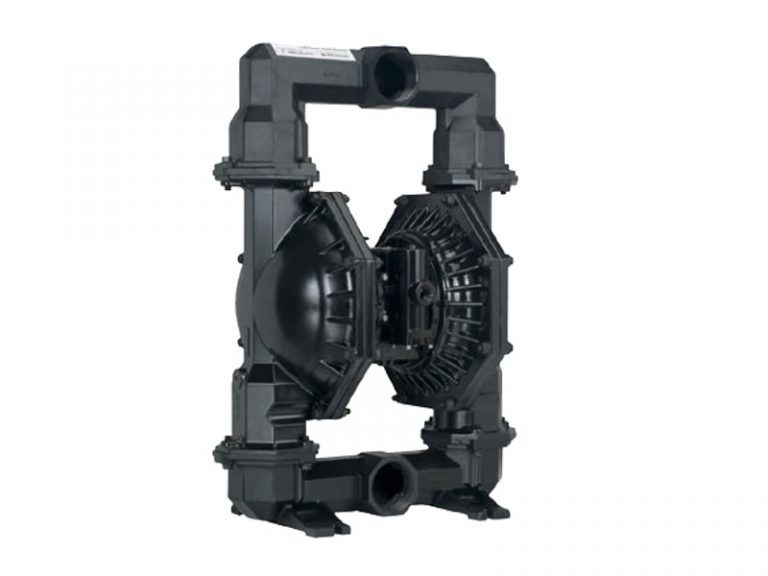

| PD30 |
3“ |
Plastové | 1079 | 8,3 | 9,5 | PD30 | PD30P_M |
| PD05 |
½“ |
Kovové | 45,4 |
6,9 |
2,4 | PD05 | PD05K_M |

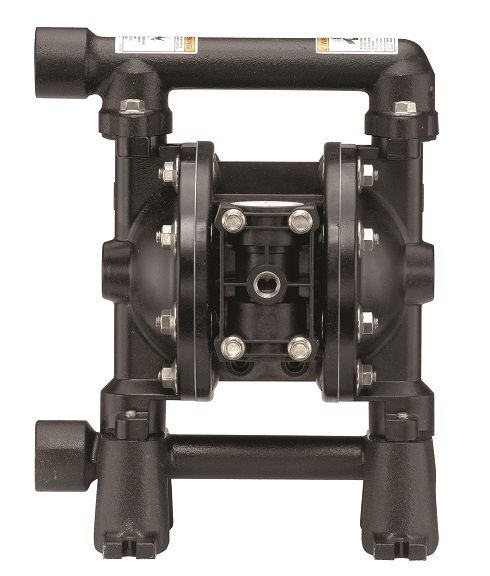

| PD07 | ¾“ | Kovové | 51,5 | 6,9 | 2,4 | PD07 | PD07K_M |
| PD10 | 1“ | Kovové | 197 | 8,3 | 3,3 | PD10 | PD10K_M |
| PD15 | 1 ½“ | Kovové | 465 | 8,3 | 6,4 | PD15 | PD15K_M |

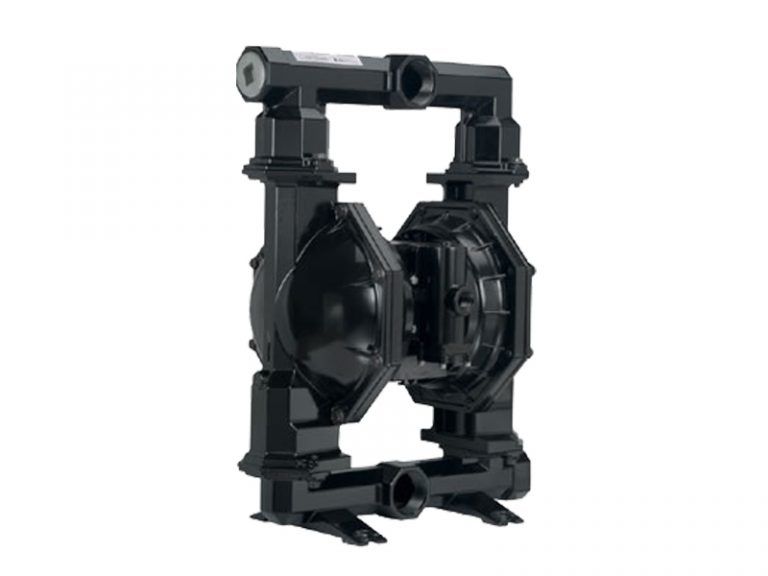

| PD20 | 2“ | Kovové | 651 | 8,3 | 6,4 | PD20 | PD20K_M |
| PD30 | 3“ | Kovové | 1041 | 8,3 | 9,5 | PD30 |
OBLÍBENÉ MODELY:
- PD03P-BDS-DTT
- PD03P-BRS-PTT
- PD03P-BRS-PAA
- PD05P-BRS-PAA-B
- PD10P-FPS-PAA
- PD10P-YPS-PAA
- PD10A-BSS-SAA
- PD15A-BAP-AAA
- PD20A-BAP-AAA-B
- PD20P-FPS-PAA
- PD30A-BAP-AAA-C
